Bok tamo! Kao dobavljač Visual Alignment Stages, bio sam u središtu tehnološke scene, baveći se svim vrstama rješenja za poravnanje. Jedno pitanje koje se često pojavljuje odnosi se na razlike između faze vizualnog usklađivanja temeljene na značajkama i intenziteta. Zaronimo odmah i razložimo to.
Faza vizualnog poravnanja temeljena na značajkama
Poravnanje temeljeno na značajkama odnosi se na prepoznavanje i podudaranje specifičnih značajki na slici. Te značajke mogu biti kutovi, rubovi ili bilo koji različiti uzorci u vidnom polju. To je kao pronalaženje jedinstvenih orijentira na karti da biste shvatili gdje se nalazite i kamo trebate ići.
U fazi vizualnog usklađivanja koja se temelji na značajkama, algoritmi su dizajnirani za precizno otkrivanje ovih značajki. Na primjer, ako radite s tiskanom pločicom (PCB), sustav za poravnanje tražit će rupe, jastučiće ili druge karakteristične oznake. Nakon što se te značajke identificiraju, pozornica može izračunati potrebne pokrete za precizno poravnanje komponenti.
Jedna od velikih prednosti poravnanja temeljenog na značajkama je njegova robusnost. Može dobro raditi čak i uz prisutnost nekog šuma ili manjih varijacija na slici. Recimo da ima malo prašine na PCB-u. Sustav temeljen na značajkama i dalje može pronaći relevantne značajke i ispravno poravnati dijelove. To ga čini odličnim izborom za industrije u kojima je preciznost ključna, poput proizvodnje elektronike.

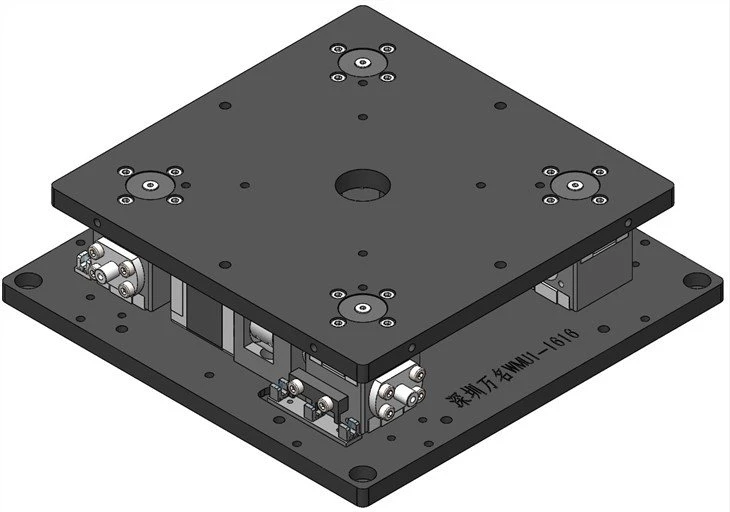

Još jedan plus je njegova fleksibilnost. Poravnanje temeljeno na značajkama može se prilagoditi različitim vrstama objekata i uzoraka. Bilo da poravnavate male mikročipove ili veće mehaničke dijelove, sve dok postoje prepoznatljive karakteristike, sustav to može podnijeti. Možete provjeriti našeFaza poravnanja XYYkoji je vrlo prikladan za zadatke usklađivanja temeljene na značajkama. Nudi visokoprecizno kretanje i može se lako integrirati u vašu postojeću proizvodnu liniju.
Međutim, poravnanje temeljeno na značajkama također ima svoja ograničenja. Proces otkrivanja značajki može biti računski skup. Zahtijeva snažne procesore za brzu i točnu analizu slika. To znači da hardver za sustav temeljen na značajkama može biti skuplji. Također, ako objekt nema jasne značajke ili ako su značajke previše slične jedna drugoj, poravnanje može postati izazovno.
Faza vizualnog usklađivanja temeljena na intenzitetu
S druge strane, poravnanje temeljeno na intenzitetu usredotočuje se na ukupnu distribuciju intenziteta na slici. Umjesto da traži određene značajke, uspoređuje uzorke svjetline ili tame na slici. To je kao da uspoređujete ukupna svijetla i tamna područja dviju slika da biste vidjeli podudaraju li se.
U fazi vizualnog poravnanja koja se temelji na intenzitetu, sustav pokušava maksimalno povećati korelaciju između referentne slike i trenutne slike. Na primjer, ako poravnavate dva sloja ploče zaslona, sustav će prilagoditi položaj dok se uzorci intenziteta dvaju slojeva ne poklope što je moguće bliže.
Jedna od glavnih prednosti poravnanja temeljenog na intenzitetu je njegova jednostavnost. Algoritmi su općenito manje složeni u usporedbi s onima koji se temelje na značajkama. To znači da se može implementirati s manje snažnim hardverom, što može uštedjeti troškove. U nekim je slučajevima i brži jer ne mora trošiti vrijeme na otkrivanje i analizu pojedinačnih značajki.
NašeMotorizirani stupanj UVW poravnanjamože se učinkovito koristiti za usklađivanje na temelju intenziteta. Omogućuje glatko i precizno kretanje, što je bitno za poravnavanje objekata na temelju uzoraka intenziteta.
Ali usklađivanje temeljeno na intenzitetu također ima svoje nedostatke. Osjetljiviji je na promjene u uvjetima osvjetljenja. Ako se osvjetljenje u okruženju promijeni, promijenit će se i obrasci intenziteta na slici, što može utjecati na točnost poravnanja. Također, možda neće dobro funkcionirati za objekte sa složenom ili nepravilnom distribucijom intenziteta. Na primjer, ako objekt ima mnogo nasumičnog šuma u svom uzorku intenziteta, sustavu može biti teško pronaći dobro poravnanje.
Uspoređujući to dvoje
Kada je riječ o brzini, usklađivanje temeljeno na intenzitetu obično ima prednost. Budući da ne treba otkrivati i analizirati pojedinačne značajke, može brže dovršiti proces usklađivanja. To može biti značajna prednost u brzim proizvodnim linijama gdje je svaka sekunda važna.
U smislu točnosti, poravnanje temeljeno na značajkama često je preciznije, posebno za objekte s dobro definiranim značajkama. Može obraditi složene geometrije i osigurati da je poravnanje što točnije. Međutim, ta točnost dolazi po cijenu računalne snage i potencijalno viših troškova hardvera.
Fleksibilnost je još jedan aspekt koji treba uzeti u obzir. Poravnanje temeljeno na značajkama je fleksibilnije u smislu vrsta objekata s kojima može rukovati. Može raditi sa širokim rasponom oblika i uzoraka sve dok postoje prepoznatljive značajke. S druge strane, poravnanje temeljeno na intenzitetu ograničenije je u tom smislu i najbolje funkcionira za objekte s relativno jednostavnom i dosljednom distribucijom intenziteta.
Koju izabrati?
Odabir između faze vizualnog poravnanja temeljene na značajkama i intenzitetu ovisi o vašoj specifičnoj primjeni. Ako radite u industriji u kojoj je preciznost glavni prioritet, poput proizvodnje poluvodiča ili vrhunske elektronike, usklađivanje na temelju značajki moglo bi biti pravi put. Može osigurati da su vaše komponente poravnate s iznimnom točnošću, čak i uz prisutnost nekih nesavršenosti.
S druge strane, ako tražite isplativo i brzo rješenje za jednostavnije zadatke usklađivanja, usklađivanje temeljeno na intenzitetu moglo bi bolje odgovarati. Na primjer, u proizvodnji nekih potrošačkih proizvoda gdje zahtjevi za usklađivanjem nisu tako strogi, sustav temeljen na intenzitetu može obaviti posao brzo i pristupačno.
Nudimo nizFaze vizualnog usklađivanjakoji se može konfigurirati i za poravnanje temeljeno na značajkama i na temelju intenziteta. Naš tim stručnjaka može vam pomoći odrediti najbolje rješenje za vaše potrebe. Bez obzira trebate li sustav koji se temelji na značajkama visoke preciznosti ili brz i ekonomičan sustav koji se temelji na intenzitetu, mi ćemo vas pokriti.
Zaključak
Zaključno, obje faze vizualnog usklađivanja temeljene na značajkama i intenzitetu imaju svoje prednosti i slabosti. Razumijevanje ovih razlika ključno je za odabir pravog rješenja usklađivanja za vaše poslovanje. Kao dobavljač, posvećeni smo pružanju najboljih proizvoda i podrške. Ako želite saznati više o našim fazama vizualnog usklađivanja ili imate bilo kakvih pitanja o tome koja je vrsta usklađivanja najbolja za vašu aplikaciju, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo donijeti ispravnu odluku i podići vaš proizvodni proces na višu razinu.
Reference
- "Machine Vision Handbook" Josepha L. Schulera
- "Vizualno posluživanje" Francoisa Chaumettea i Setha Hutchinsona
